HP Procurve VLAN konfiguration på switch
Hvordan adskiller en HP Procurve switch sig fra en Cisco switch? og hvordan kan man lave en HP Procurve VLAN konfiguration på swich?
I forhold til VLAN er der faktisk ikke den store forskel. De kan begge arbejde med VLANs og arbejde med både tagged og untagged porte.
Vi vil først oprette et eller flere VLANs.
Efterfølgende kan vi så tilknytte porte til det oprettede vlan.
Det behandles også i denne video som du kan se på min youtube kanal:
Opret forbindelse til HP Procurve switch for VLAN konfiguration
Start med at oprette forbindelse til din HP Procurve Switch for VLAN konfiguration
Det kan du gøre med enten en console kabel eller via telnet eller ssh over netværket.

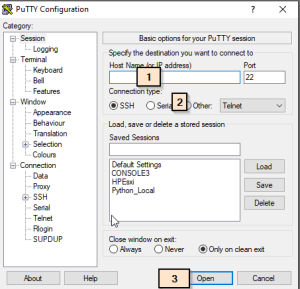

I dette eksempel forbinder jeg over netværket ved at bruge programmet PuTTY som du kan hente her
- Først skiver du IP adressen på switceh
- Dernæst vælger du Other Telnet
- Og til slut vælger du Open for at oprette forbindelsen
HP Procurve VLAN Konfiguration på switch
For at konfigurere switchen skrives kommandoen
conf t
Du kan efterfølgende se at du er i konfigurationsmode:
Oprettelse af VLAN
For at oprette mit VLAN, skriver jeg først
vlan 20
for at oprette VLAN nummer 20 som det fremgår herunder:
Herfter kan kan lave konfigurationen af VLAN’et.
Så her opsætter jeg navnet for VLAN’et.
Jeg kunne også vælge IP adressen som swithcen skal have på dette VLAN, men det vil jeg ikke gøre brug af i dette tilfælde:
Tilknytning af porte til VLAN
For at tilknytte porte til det VLAN jeg lige har oprettet, skriver jeg:
untagged 10-19
untagged 10-19, betyder at switchen vil tilknytte datapakker den modtager på port 10 til 19 og som som IKKE er mærket med VLAN id som værende pakker der skal ind på VLAN’et jeg konfigurerer til min HP Procurve VLAN konfiguration.
Havde jeg i stedet skrevet:
tagged
ville de betyder at den vil se på VLAN ID’et i datapakken til at afgøre hvilket VLAN pakken skal være en del af.
Man vil typisk bruge “untagged” når der er en pc, printer eller andre af lignende type enheder, som ikke kan mærke pakkerne.
Man vil typisk bruge “tagged” til de porte der er forbundet til en hypervisor som eksempelvis Hyper-v eller Vmware ESX. Det kunne også være et AP, som har flere netværk.
Tagged vil også være til trunk forbindelsen mellem switchene.
Kontrol af opsætning
Når nu konfigurationen er lavet, skal jeg som det sidste have kontrolleret at mit VLAN er oprettet på min HP Procuve switch.
Det gør jeg ved at skrive kommandoen
show vlans
Det viser så de vlans der er oprettet.
Hvis jeg gerne vil se hvilke porte der er til eksemplevis vlan 20 skriver jeg kommandoen
show vlan 20
Gem konfiguration
Når konfigurationen er kontrolleret, skal jeg have gemt konfigurationen. Det gør jeg med kommandoen
write memory
Afslutning
På den måde kom vi gennem konfiguration af vlan på en HP Procurve switch.
Det minder utrolig meget om den måde man gør det ved en Cisco switch.
Så på den måde er IT Made easy og der vil senere komme en beskrivelse af opsætning af det samme på en cisco switch og på en cisco router.
